Descripción

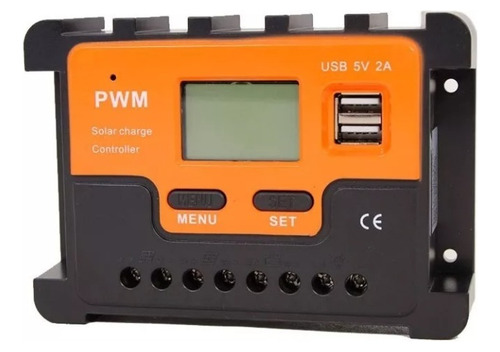

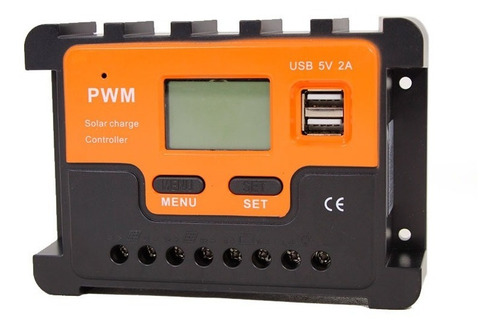

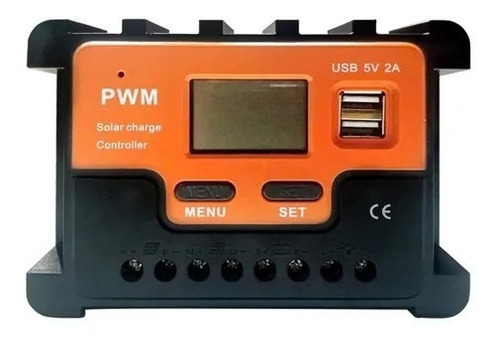

°°REGULADOR PWM°°

Nuestro regulador solar PWM es ideal para el correcto funcionamiento de los kits solares controlando intensidad y tension recibida por los paneles solares para las baterias

ESPECIFICACIONES TECNICAS

Model
System Voltage 12V/24V
Max. Input Voltage of solar panel 55V
Self-consumption =12mA
Max. charge current 30A
Max. discharge current 30A
LVD 11.0V ADJ 9V….12V;×2/24V;×4/48V
LVR 12.6V ADJ 11V….13.5V;×2/24V;×4/48V
Float Voltage 13.8V ADJ 13V….15V;×2/24V;×4/48V
Boost charging 14.4V ; ×2/24V;×4/48V Battery Voltage less than 12Vstart boost charging 2 hours
Battery Over Voltage Protection 16.5V ;×2/24V;×4/48V
ReverseConnection Protection yes
Load Over Current Protection Yes, each two minutes restart once
Charge Type PWM
Temperature Compensation -24 mV /¿ for 12V system ;×2/24V;×4/48V
Working Temperature -20¿---+55¿
Terminal Scale 14—6 AWG
Waterproof grade IP32
USB 2 ports.
Size 190mm×108 mm×41.5mm

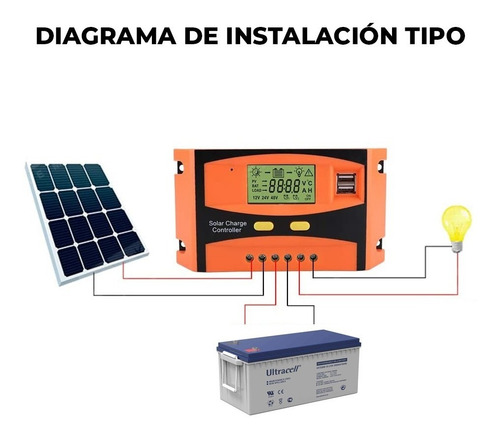

ATENCION!!!
MPORTANTE : SI NO SE SIGUE ESTA SECUENCIA, SE PUEDE DAÑAR EL REGULADOR

1º CONECTAR LA BATERIA AL REGULADOR CON LA POLARIDAD CORRECTA

2º CONECTAR EL PANEL FOTOVOLTAICO AL REGULADOR CON LA POLARIDAD CORRECTA

3º CONECTAR EL CONSUMO AL REGULADOR CON LA POLARIDAD CORRECTA

APLICAR EL ORDEN INVERSO AL DESINSTALAR


•
